板式换热器 发表时间：2024-01-12 10:29:27

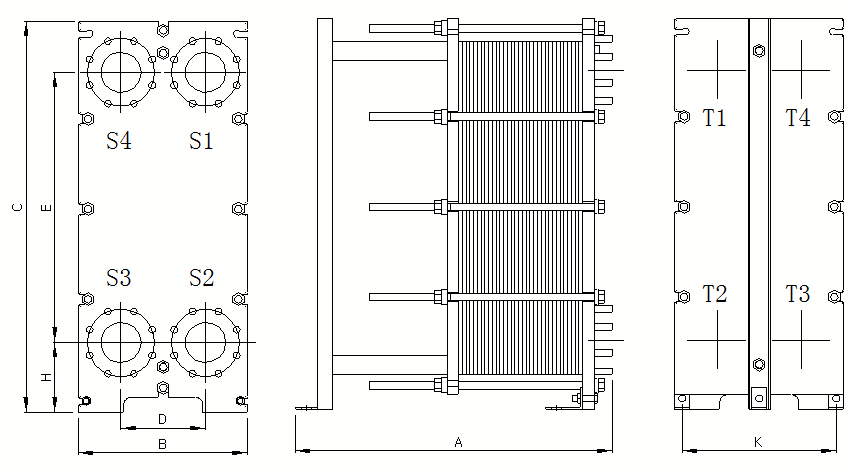

可拆板式换热器示意图
*接口位置根据流程组合及用户要求而定，接口类型大小按常规或用户要求提供。

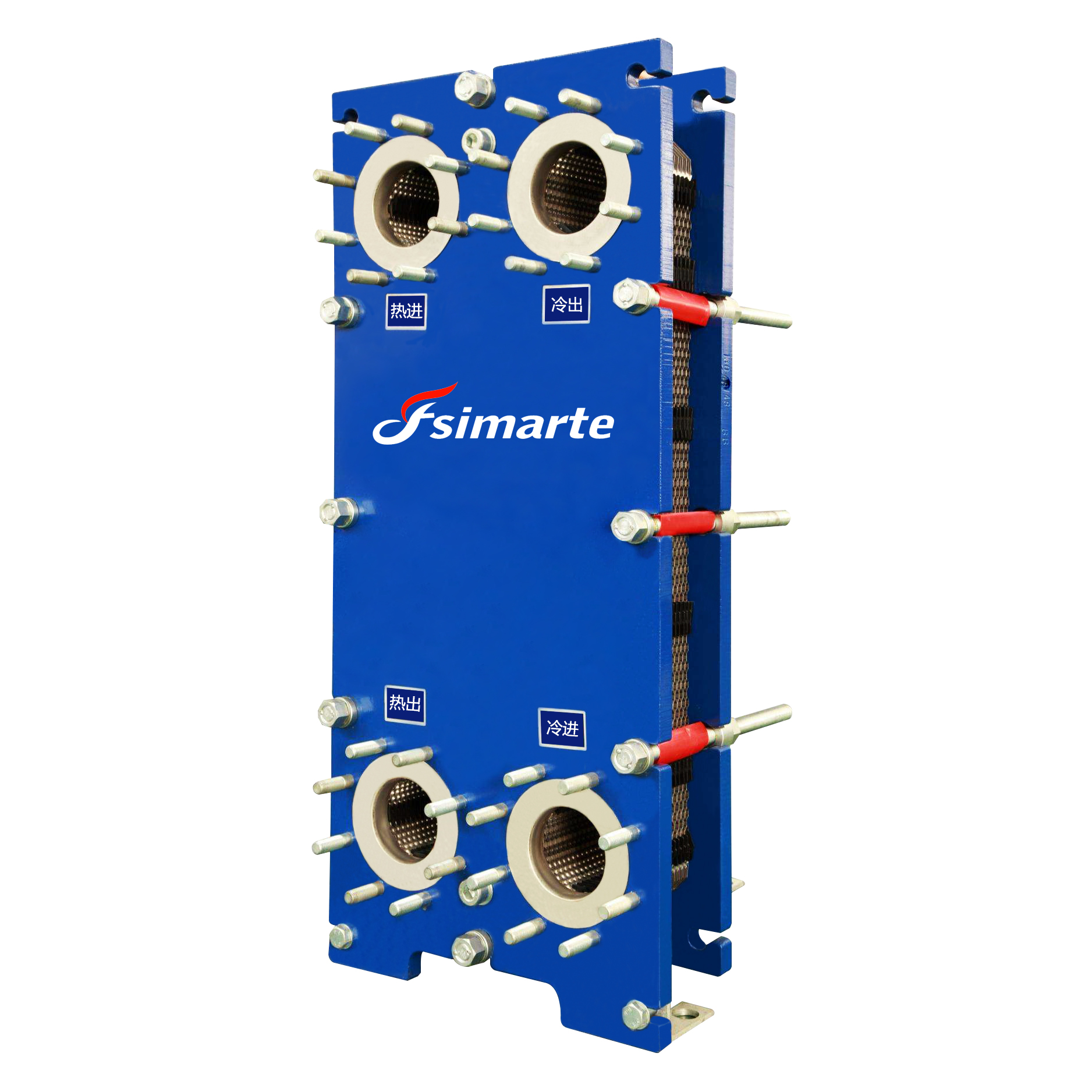

产品名称：可拆板式换热器
产品类别：可拆板式换热器
产品介绍：
板式换热器

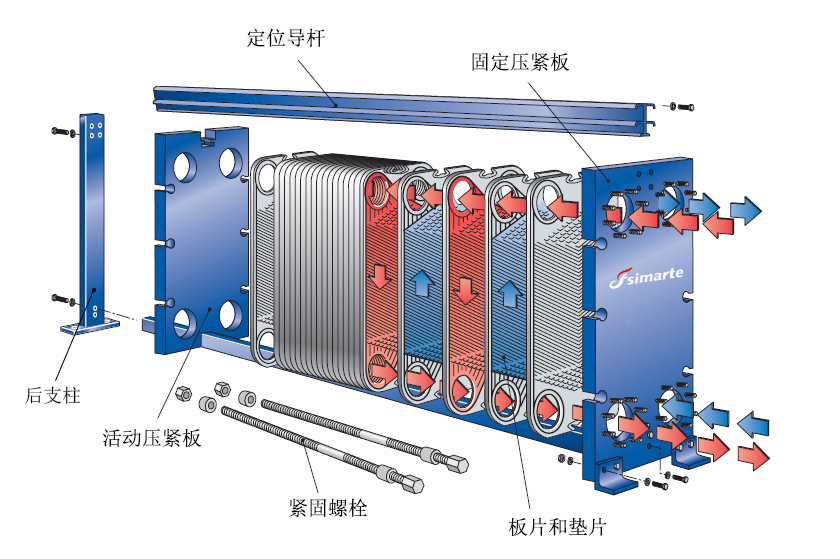

板式换热器是由一组波纹金属板组成,板上有四个角孔,供热交换的两种液(气)体通过。金属板片安装在一个有固
定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封,并且引导流体至各自
通道内。波纹板不仅提高了湍流程度,并且形成许多支撑点，足以承受介质间的压力差。金属板和活动压紧板悬
挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。
传热效率高，端部温差小
板片波纹的设计以高度的薄膜传热为目标，板片波纹所形成的特殊流道使流体在极低的流速下即可发生强烈的
揣流，一般总传热系数可高达3000～8500w/m2.k。通过全逆流的形式进行热交换，可达到1℃的端部温差。
使用安全可靠，维护简单 结垢倾向低，成本低
在板片角孔上有2道密封垫，同时设有信号孔， 流体的高度揣流有防止污垢生成的自净效应。
防止了两种介质相混。 由于换热面积、占地面积、流体阻力、冷却介质用
结构极为紧凑，维护时只需松开夹紧螺杆， 量，维护费用等项目数值地减少，可以达到最高地
在原空间范围内操作，且拆装简单。 性能价格 比。
材质 适合流体
不锈钢(AISI304,AISI316等) 净水、河川水、食用油、矿物油
钛及钛钯（Ti,Ti-Pd） 海水、盐水、盐化物
20Cr,Rs-2 稀硫酸、稀硫盐化物水溶液、无机水溶液
镍(Ni) 高温、高浓度苛性钠
254 SMO 稀硫酸、盐水、海水和含氯离子的物质
Hastelloy 哈氏合金 C276 浓硫酸、盐酸、磷酸
HybrdBC-1 哈氏合金 试剂硫酸
石墨盐酸、中浓度硫酸、磷酸、氟酸
