全焊接板式换热器 发表时间:2024-01-12 15:14:00
详细描述

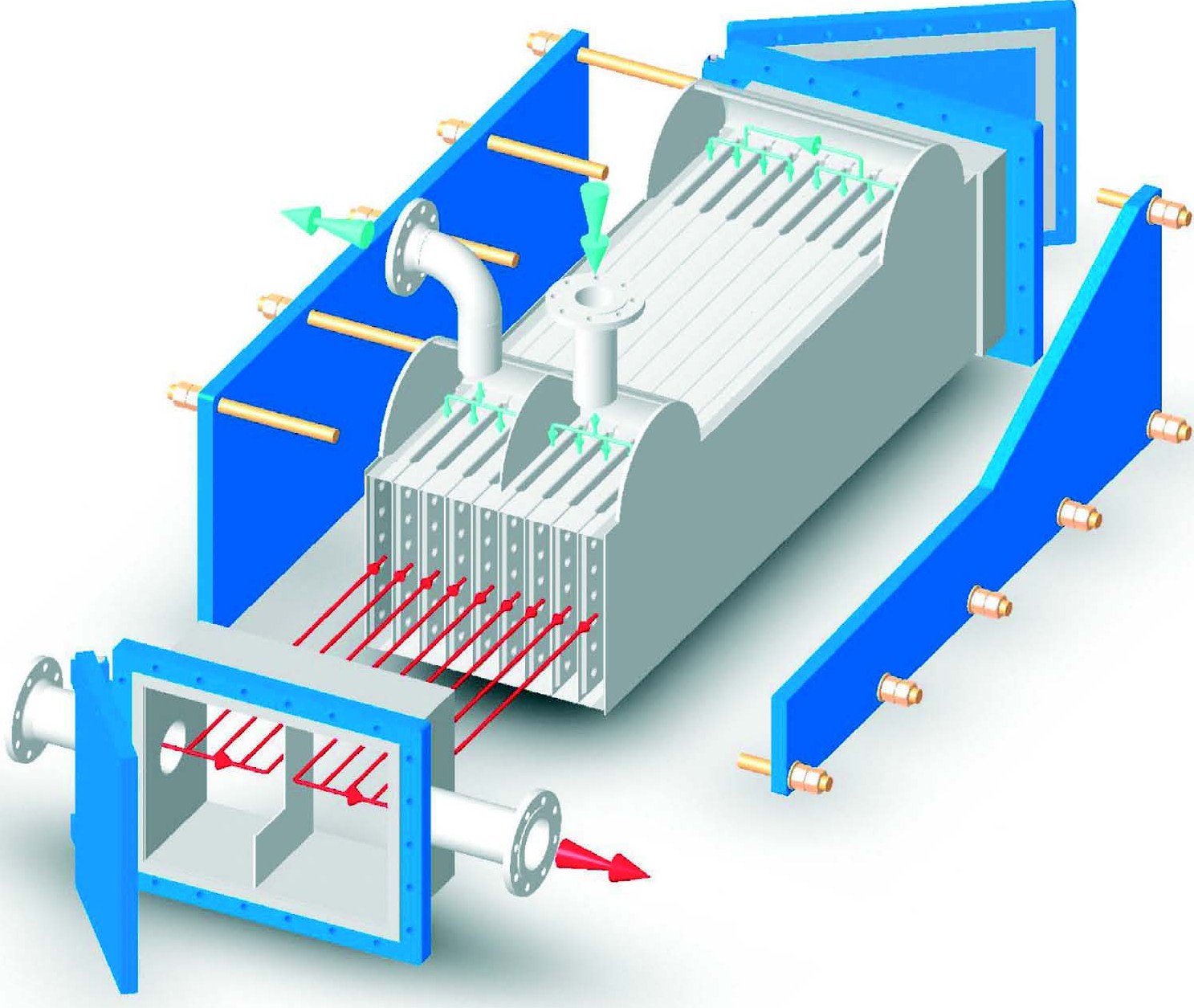

全焊型板式热交换器的板片不冲孔,分别在端面间隔焊成一个整体,冷热介质在每张板片的两侧进行热交换。流体压力及压力冲击,主要由氩弧焊缝承受,无任何密封垫。
全焊型板式热交换器由于无密封垫,耐高温高压,温度可承受300℃高温,压力可达3.0MPa。介质进出口管径灵活,可以根据工况要求任意制作接管通径,特别适合高压、中大流量的气—液、液—液间换热。 全焊型板式热交换器由于全部是氩弧焊接,无橡胶密封垫,特别适用溶解性强,极性强的有机溶液如苯,甲苯,二甲苯,碳四,脂类等的加热、冷却、蒸发、冷凝。
热交换器技术指标:
工作压力:最高3.0MPa 设计温度:-195~300℃板片厚度:0.7~1.0mm板片材质:AISI304、316、316L 254SMO、钛等。
全焊接板式换热器及其应用情况。
全焊接板式换热器保持了普通板式换热器传热效率高、结构紧凑的优点,并且可以在更高的温度和压力下使用。在石油炼制、化学、石油化工和钢铁等行业,焊接板式换热器正得到越来越广泛的应用。
